현대 메가트럭 ABS 센서 단선

현대 메가트럭 ABS 센서 단선 코드 발생시 수리



차량정보: 현대 메가트럭 G280

고장내용: ABS 경고등 점등



진단순서 :



1. 스캐너를 이용한 고장코드 확인(스캐너가 없을 경우 차량 자체 고장코드로도 확인은 가능함)

2. 센서 커넥터 탈거 후 적정 전압(V) 확인

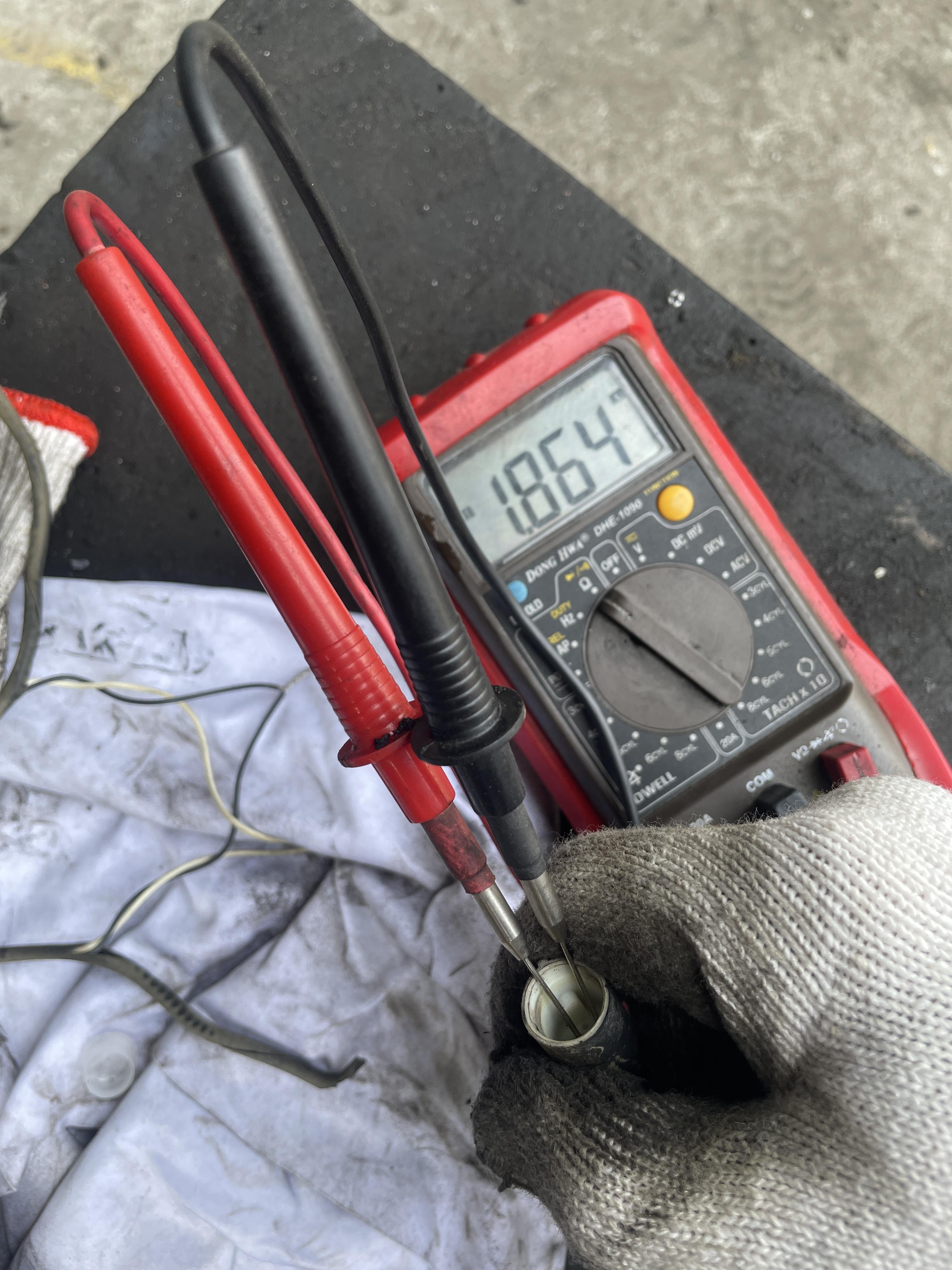

3. 차체측 커넥터 전압(V) 유요할 경우 센서 단품의 저항 측정(2번과 3번은 바뀌어도 됨)

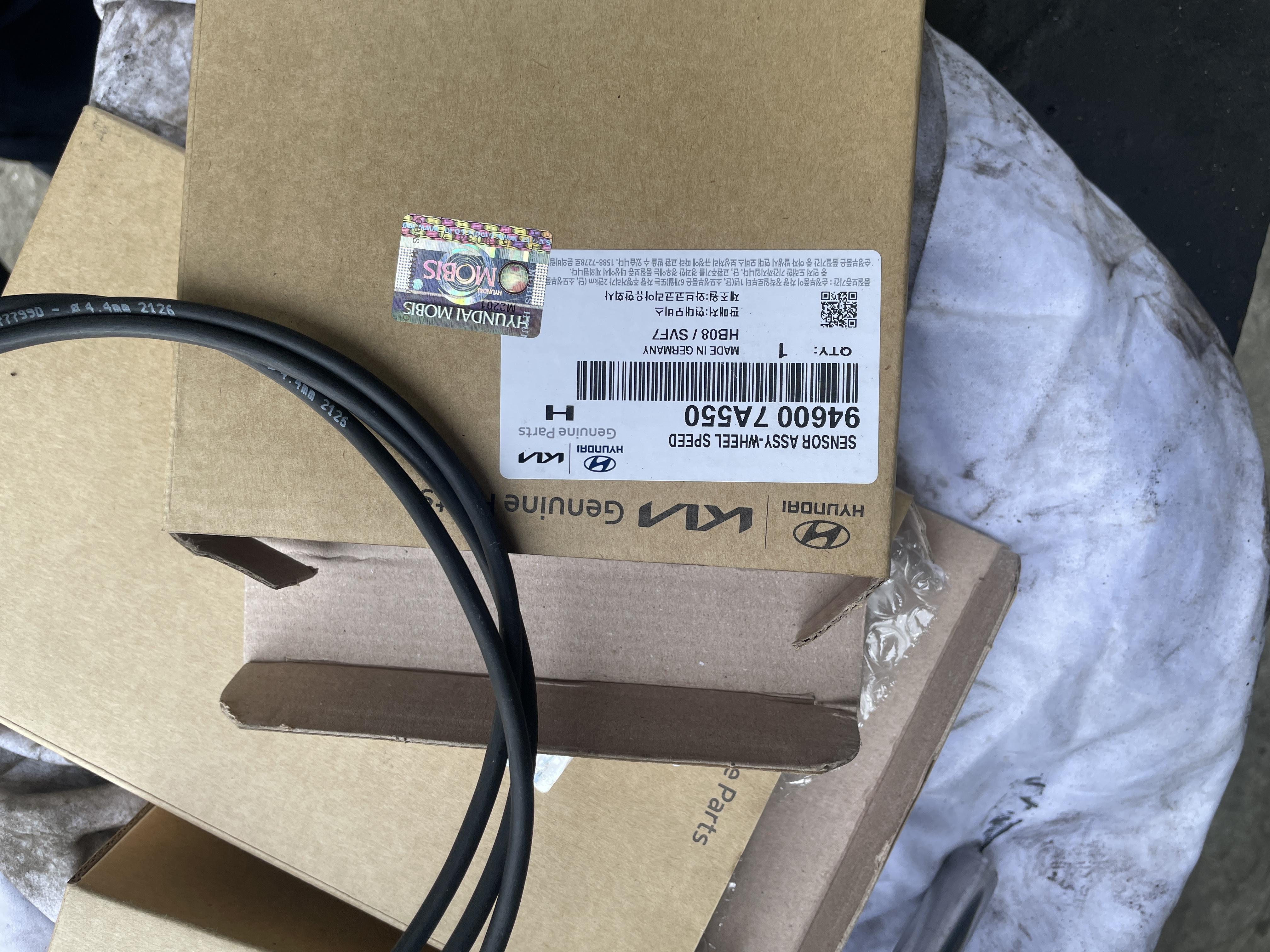

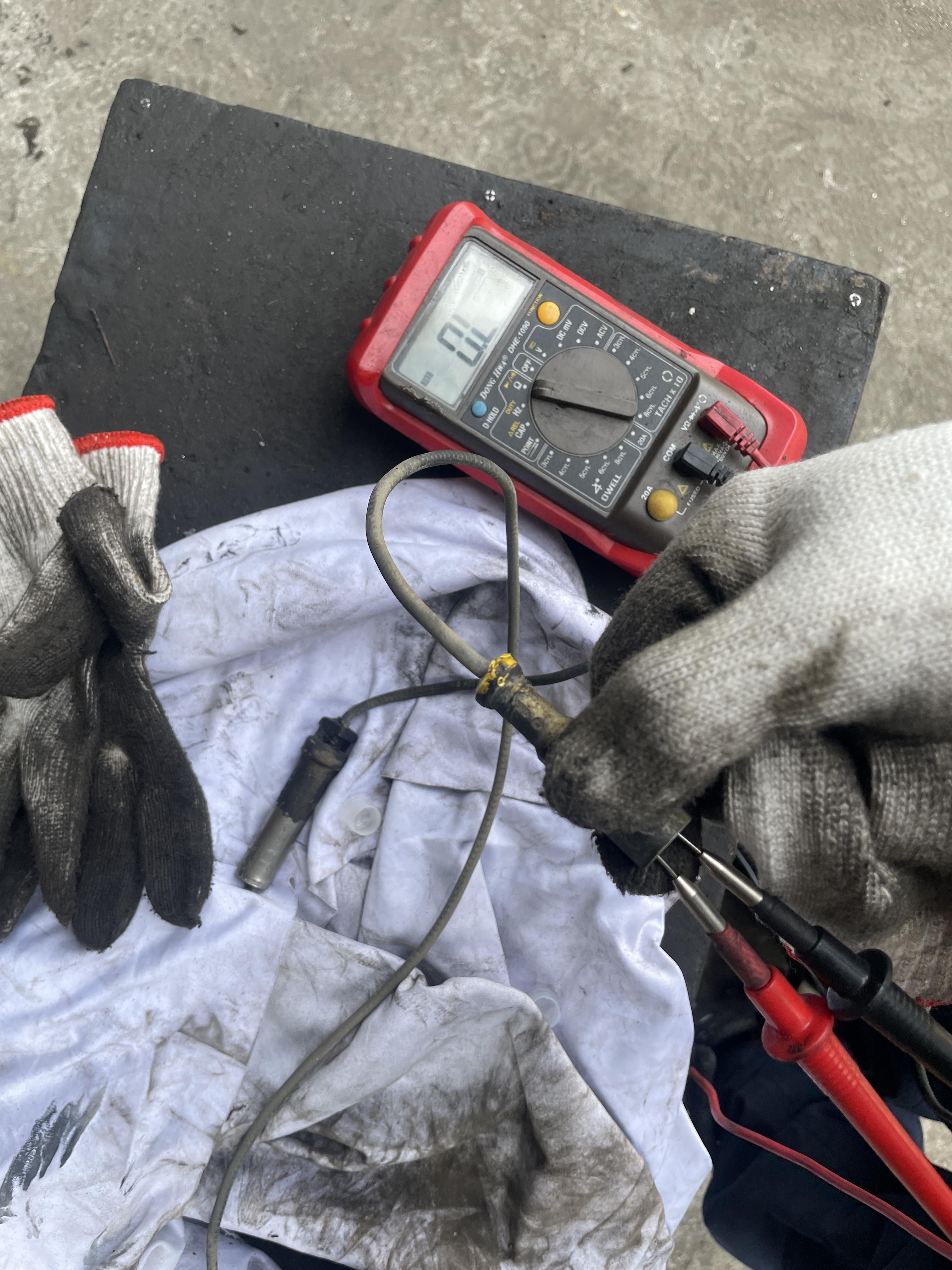

4. 센서 단품의 저항이 없을 경우(O.L) 단품고장으로 판정 후 교환





센서류 점검시 전압은 0V(O.L이 아님), 5V, 24V(상용차) 를 기준으로 잡되,

통신의 경우 2.4V, 2.6V 를 함께 생각해야 함.

전압과 저항만 제대로 측정하면 점검은 단순해지나, 배선이 약간 끊어진 경우, 약간 붙어있는 경우에는 그 위치를 찾는데 많은 시간이 필요함.
